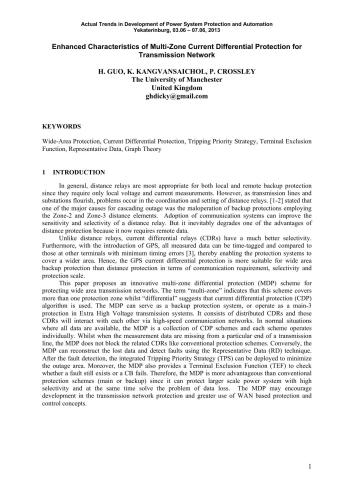

خرید و دانلود نسخه کامل کتاب Enhanced Characteristics of Multi-Zone Current Differential Protection for Transmission Network

توضیحاتی در مورد کتاب

دانشگاه منچستر؟ بریتانیا

به طور کلی، رله‌های فاصله برای حفاظت پشتیبان محلی و از راه دور مناسب‌ترین هستند زیرا فقط به اندازه‌گیری ولتاژ و جریان محلی نیاز دارند. با این حال، با شکوفایی خطوط انتقال و پست‌ها، مشکلاتی در هماهنگی و تنظیم رله‌های فاصله رخ می‌دهد. [1-2] بیان کرد که یکی از دلایل اصلی قطعی آبشاری، عملکرد نادرست حفاظت های پشتیبان با استفاده از عناصر فاصله Zone-2 و Zone-3 بود. اتخاذ سیستم های ارتباطی می تواند حساسیت و گزینش پذیری رله فاصله را بهبود بخشد. اما به ناچار یکی از مزایای حفاظت از راه دور را کاهش می‌دهد زیرا اکنون به داده‌های راه دور نیاز دارد.
برخلاف رله‌های فاصله، رله‌های دیفرانسیل جریان (CDR) گزینش پذیری بسیار بهتری دارند. علاوه بر این، با معرفی GPS، تمام داده‌های اندازه‌گیری شده را می‌توان برچسب‌گذاری زمانی کرد و با داده‌های موجود در پایانه‌های دیگر با حداقل خطاهای زمان‌بندی مقایسه کرد، در نتیجه سیستم‌های حفاظتی را قادر می‌سازد تا منطقه وسیع‌تری را پوشش دهند. از این رو، حفاظت دیفرانسیل جریان GPS برای حفاظت پشتیبان گسترده تر از حفاظت از راه دور از نظر نیاز ارتباطی، گزینش پذیری و مقیاس حفاظت مناسب است.
این مقاله یک طرح ابتکاری حفاظت دیفرانسیل چند ناحیه ای (MDP) را برای حفاظت از پهنا پیشنهاد می کند. شبکه های انتقال منطقه اصطلاح چند ناحیه ای نشان می دهد که این طرح بیش از یک منطقه حفاظتی را پوشش می دهد در حالی که دیفرانسیل نشان می دهد که از الگوریتم حفاظت دیفرانسیل فعلی (CDP) استفاده می شود. MDP می تواند به عنوان یک سیستم حفاظتی پشتیبان عمل کند یا به عنوان یک محافظ اصلی 3 در سیستم های انتقال ولتاژ فوق العاده عمل کند. این شامل CDR های توزیع شده است و این CDR ها از طریق شبکه های ارتباطی پرسرعت با یکدیگر تعامل خواهند داشت. در شرایط عادی که همه داده ها در دسترس هستند، MDP مجموعه ای از طرح های CDP است و هر طرح به صورت جداگانه عمل می کند. در حالی که وقتی داده‌های اندازه‌گیری از انتهای خاصی از خط انتقال وجود ندارد، MDP مانند طرح‌های حفاظتی معمولی CDR‌های مرتبط را مسدود نمی‌کند. برعکس، MDP می‌تواند داده‌های از دست رفته را بازسازی کند و با استفاده از تکنیک Representative Data (RD) خطاها را شناسایی کند. پس از تشخیص عیب، استراتژی اولویت تردد (TPS) یکپارچه را می توان برای به حداقل رساندن منطقه قطع استفاده کرد. علاوه بر این، MDP همچنین یک تابع حذف ترمینال (TEF) برای بررسی اینکه آیا یک خطا هنوز وجود دارد یا یک CB از کار می‌افتد، ارائه می‌کند. بنابراین، MDP از طرح‌های حفاظتی معمولی (اصلی یا پشتیبان) سودمندتر است زیرا می‌تواند از سیستم قدرت در مقیاس بزرگتر با گزینش پذیری بالا محافظت کند و در عین حال مشکل از دست دادن داده را حل کند. MDP ممکن است توسعه در حفاظت شبکه انتقال و استفاده بیشتر از مفاهیم حفاظت و کنترل مبتنی بر WAN را تشویق کند.
