خرید و دانلود نسخه کامل کتاب Electrochemical properties of microarc oxidation films on a magnesium alloy modified by high-intensity pulsed ion beam

توضیحاتی در مورد کتاب

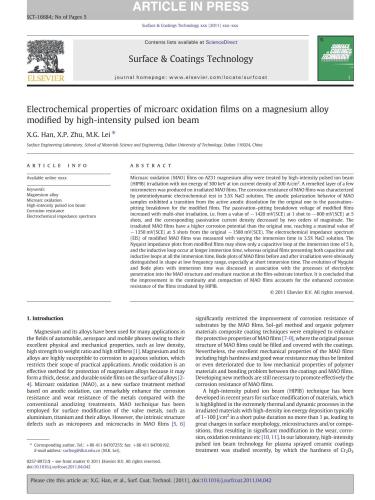

الزیور تکنولوژی سطح و پوشش‌ها xxx (2011) xxx–xxx
فیلم‌های اکسیداسیون میکروقوسی (MAO) روی آلیاژ منیزیم AZ31 با تابش پرتو یون پالسی با شدت بالا (HIPIB) با انرژی یونی 300 کیلو ولت در چگالی جریان یونی 2000 تیمار شدند. A/cm
2. یک لایه ذوب مجدد چند میکرومتری بر روی فیلم های MAO تابش شده تولید شد. مقاومت به خوردگی لایه‌های MAO با آزمایش الکتروشیمیایی پتانسیودینامیک در محلول NaCl 5/3 درصد مشخص شد. رفتار پلاریزاسیون آندی نمونه‌های MAO انتقالی از انحلال آندی فعال برای نمونه اصلی به تجزیه غیرفعال شدن-حفره‌ای برای فیلم‌های اصلاح‌شده را نشان داد. ولتاژ شکست فیلم های اصلاح شده با تابش چند شات افزایش یافت، یعنی از مقدار -1420 mV (SCE) در 1 شات به -800 mV (SCE) در 5 شات، و چگالی جریان غیرفعال مربوطه دو کاهش یافت. دستورات قدر فیلم‌های MAO تابیده شده پتانسیل خوردگی بالاتری نسبت به نمونه اصلی دارند و در 5 شات از 1580 mV (SCE) به حداکثر مقدار -1350 mV (SCE) می‌رسند. طیف امپدانس الکتروشیمیایی (EIS) فیلم های MAO اصلاح شده با تغییر زمان غوطه وری در محلول NaCl 3.5٪ اندازه گیری شد. نمودار امپدانس نایکوئیست از فیلم های اصلاح شده ممکن است فقط یک حلقه خازنی را در زمان غوطه وری 5 ساعت نشان دهد، و حلقه القایی در زمان غوطه وری طولانی تری رخ می دهد، در حالی که فیلم های اصلی که هر دو حلقه خازنی و القایی را در تمام زمان غوطه وری ارائه می دهند. نمودارهای بادی فیلم‌های MAO قبل و بعد از تابش آشکارا از نظر شکل در محدوده فرکانس پایین، به‌ویژه در زمان غوطه‌وری کوتاه مشخص شدند. تکامل نمودارهای Nyquist و Bode با زمان غوطه وری در ارتباط با فرآیندهای نفوذ الکترولیت به ساختار MAO و واکنش حاصل در رابط لایه لایه مورد بحث قرار گرفت. نتیجه‌گیری می‌شود که بهبود در تداوم و تراکم فیلم‌های MAO باعث افزایش مقاومت در برابر خوردگی فیلم‌های تابش شده توسط HIPIB می‌شود.
