خرید و دانلود پکیج کامل نقشه شابلون سه راهی و لوله به لوله 90 درجه

پکیج کامل نقشه شابلون سه راهی ها (Tees) و لوله به لوله 90 درجه (شلواری)

از قطر 10.3 تا 2032 میلیمتر ( 1/8 تا 80 اینچ )

همراه با راهنمای برش شابلون

دانلود پکیج کامل نقشه شابلون سه راهی

 در این مطلب از وبسایت الی فایل به ارائه پکیج کامل از مجموعه نقشه و راهنمای برش کاری -شابلون سه راهی ها (Tees) و لوله به لوله 90 درجه (شلواری) می‌پردازیم. که در قالب 37 فایل اتوکد با فرمت DWG و راهنمای سایزبندی برای استفاده در رایانه Pc آماده شده است و هم اکنون در اختیار شما دوستان عزیز قرار دارد.

مجموعه پکیج نقشه شابلون سه راهی شامل:

سی و هفت فایل DWG که محتویات آن شامل 707 الگو (Tees) شلواره 90 درجه از قطر 10.3 تا 2032 میلیمتر  ( 1/8 تا 80 اینچ ) میباشد.

سرفصل فایل ها:

• کلیات آشنایی با تاسیسات و اجرا با جزییات دقیق
• آشنایی با ریز کاری ها، نقشه کشی و اصول اجرایی
• با  تنوع از اجناس (متریال) و تجهیزات
• نقشه کشی و اصول اجرای سیستم بخار
• نقشه کشی و اصول اجرای فاضلاب
• نقشه کشی و اصول اجرای سیستم لوله کشی سرمایش و گرمایش
• نقشه کشی و اصول اجرای سیستم آتش نشانی
• نقشه کشی و اصول اجرای سیستم آبرسانی
• راهنمای طراح و اجرای موتورخانه (بخار و آبگرم)
• و کلیه جزییات مورد استفاده در تاسیسات

راهنمای استفاده از نقشه شابلون سه راهی (قطر 1/8 تا 80 اینچ)

هدف طراحی شابلون ها و الگو ها (شلواری) برای استفاده در رشته تاسیسات و برای سهولت و بالا بردن دقت و کیفیت اجرا و صرفه جویی در زمان برشکاری و جوشکاری و مونتاژ قطعات و سراهی ها و کلکتورها و مصالح در خدمت مجریان محترم و متصدیان این رشته قرار می گیرد.

یک فایل در فرمت PDF جدول راهنما و انتخاب سایز بندی – برای سهولت در پیدا کردن و انتخاب سایز مورد نظر شابلون در کنار فایل ها اضافه شده ه که بعد اجرای فایل PDF با کلید  بروی ایکن درج شده در بالای هر سایز فایل اتوکد پیوست داده شده اجرا می گردد و مدل طراحی شده شابلون انتخابی در دسترس کاربر برای کار در محیط اتوکد قرار می گیرد.

لازم به ذکر است فایل های DWG و فایل PDF را در یک فولدر (فایل) کنار هم قرار دهید تا کلید  ایکن درج شده قابلیت اجرا داشته باشد.

جدول مربوط به استاندارد مدل سایز بندی طراحی شابلون و الگو شلواری های این مجموعه در ادامه مطلب در پاییین صفحه آمده است.

مدل شابلون های طراحی شده به میلیمتر و طبق جدول سایز شده ای که در پایین آمده می باشد.

مدل سه بعدی پایپینگ چه کاربردی دارد؟

پیشرفت کامپیوترها و دسترسی به نرم افزاهای مدلسازی، ایجاد مدل‌های سه بعدی از سیستم‌های لوله کشی را به یکی از فعالیت‌های ثابت در طراحی و مهندسی پایپینگ تبدیل کرده است. در ادامه، به معرفی برخی از ویژگی‌ها و مزایای استفاده از مدل‌های سه بعدی در پروژه‌های لوله کشی می‌پردازیم.

مدل‌های سه بعدی، نمایش تاسیسات و تجهیزاتی نظیر لوله، فیتینگ، ولو، ابزار دقیق، ساپورت و فونداسیون با اندازه واقعی هستند. تمام جزئیات کارخانه در این مدل‌ها آورده شده است.

اطلاعات مهندسی مربوط به هر یک از مولفه‌ها به اجزای مدل اختصاص داده شده‌اند. این اطلاعات، یک پایگاه داده کامل و به‌روز را برای فازهای مختلف پروژه فراهم می‌کند.

مدل‌های سه بعدی، روش فوق العاده‌ای برای تصویرسازی ذهنی طراحان، مهندسان و کارکنان هستند.

اغلب نرم افزارهای مدل‌سازی سه بعدی، امکان اجرای تحلیل شناسایی تداخل و تهیه گزارش از احتمال برخورد مولفه‌های سیستم را فراهم می‌کنند. طراحان با به کارگیری این قابلیت نرم افزارها می‌توانند مولفه‌های سیستم را به درستی جانمایی کرده و از صرف هزینه‌های احتمالی در آینده جلوگیری کنند.

خروجی نرم افزارهای سه بعدی، برای تهیه گزارش‌های انیمیشنی و ارائه آن به کارفرمایان و کارکنان قابل استفاده است. به علاوه، از این خروجی‌ها می‌توان در جهت ارائه آموزش‌های فنی و ایمنی نیز استفاده کرد.

انشعاب گیری لوله به لوله چیست و چه کاربردی دارد ؟

انشعاب گیری لوله به لوله یا اتصال Stub-In، یکی دیگر از روش‌های ایجاد انشعاب در سیستم‌های پایپینگ است. این روش، با حفر حفره در بدنه لوله اصلی و جوش دادن لوله‌های فرعی بر روی حفره انجام می‌گیرد. سپس، از چندین پد تقویتی برای افزایش استحکام اطراف ناحیه اتصال و حفره استفاده می‌شود. تصویر زیر، نمونه‌ای از طرح اجرای Stub-in را نمایش می‌دهد.

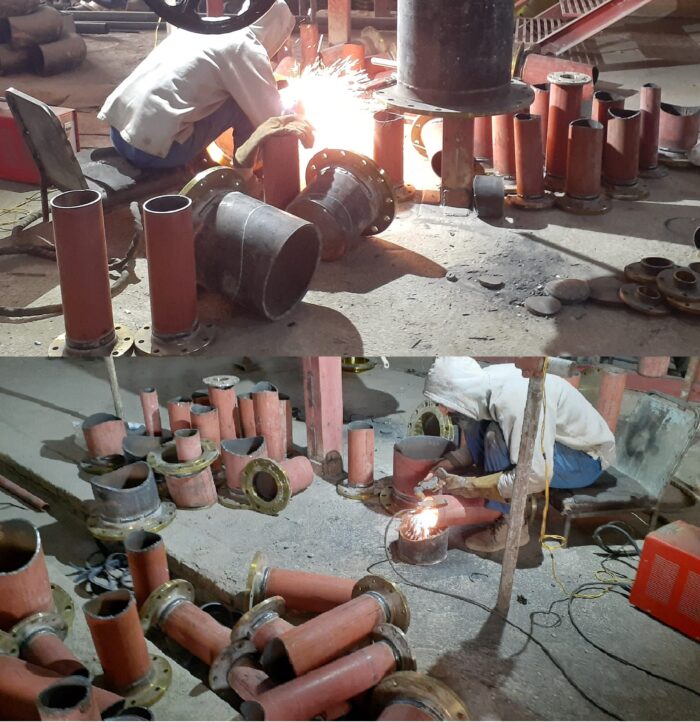

نقشه شابلون برخورد و گسترش لوله به لوله stub-in در کلکتورها و سه راهی Tees در تاسیسات

شابلون های ارائه شده در فرمت نرم افزار اتوکد (dwg) می باشند.

شابلون مدل شده در فایل اتوکد بعد از تنظیمات در نرم افزار اتوکد آماده چاپ به روی  ورق کاغذی شده و بعد از برش  کاغذ چاپ شده آماده انتقال بروی قطعه مورد نظر میشوند.

کاربرد شابلون ها و الگوها:

لوله کشی:

برخورد و اتصال لوله به لوله stub-in مستقیم به کناره لوله اصلی جوشی جهت انشعاب گرفتن از کلکتور و مسیر لوله های تاسیسات مکانیک و ساخت سه راهی مستقیم و سه راهی کاهنده 90 درجه (اصطلاحآ شلواری و زینی یا پالانی لوله)

ورق کاری:

در ورق کاری جهت روکش و محافظت عایق های لوله ها وکلکتورها و کانال های گرد سه راهی مستقیم و سه راهی کاهنده 90 درجه

کانال:

ساخت کاتال های با الگو سه راهی کانال گرد و الگو شلواره 90 درجه سه راهی مستقیم و سه راهی کاهنده و دیگر مواردی …..که ذکرش طولانی هست.

توضیحاتی درباره ساخت کلکتور :

در سیستمهای گرمایش و سرمایش با آب حداقل قطر کلکتور “3 است .

در ساخت کلکتور اگر قطر لوله متصل به کلکتور یک سایز کوچکتر از نصف کلکتور باشد.می توانیم بجای استفاده از سه راهی مستقیمآ لوله را به کلکتور جوش کرد.

توضیحاتی درباره اتصالات جوش لب به لب جهت انشعاب گیری از مسیر:

 Stub-in:

در این اتصال لوله بطور مستقیم به کناره لوله اصلی جوش داده می­شود.

 Butt-welding tees:

به سه دسته تقسیم می­شوند.

سه راهی مستقیم که قطر شاخه با قطر لوله برابر است.

سه راهی کاهنده که دارای شاخه کوچکتری از مسیر اصلی است.

سه راهی bull head که دارای شاخه بزرگتر از مسیر اصلی است.

اتصالات انشعابی که در ادامه می آید توسط روش Bonney Forge ساخته شده­اند که به عنوان جایگزینی روش اتصال مستقیم به لوله اصلی استفاده می­شوند.

Weldolet : برای ایجاد شاخه 90 درجه که شاخه­های نزدیک بهم را ایجاد می­کند.

Butt-welding elbloet: ایجاد شاخه مماسی یر روی زانویی بزرگ و کوچک

Butt-welding latrolet: ایجاد شاخه کاهنده 45 درجه بر روی لوله مستقیم

Sweepolet: ایجاد شاخه کاهنده 90 درجه بر روی لوله اصلی انواع دیگری از اتصالات انشعابی نیز از قبیل چهار راهی مستقیم یا کاهنده، لاترال­های مستقیم یا کاهنده و… وجود دارند.

ستون Normal Size :

در این بخش سایز لوله ها بر اساس NPS سایز ذکر شده است همانطور که می دانیم بیشترین سفارشات خرید و فروش لوله ها در داخل ایران بر اساس سایز اینچی می باشد .

ستون Outside Diameter :

این بخش مربوط به قطر بیرونی لوله می باشد که در اصطلاح بازاری به (پشت تا پشت لوله) OD معروف می باشد که همانطور که می بینید این بخش به صورت قطر بیرونی درج شده به میلییمتر است.

مجموعه پکیج نقشه شابلون سه راهی و لوله به لوله 90 درجه در سیزده بخش جداگانه ارائه گردیده است که با مراجعه به مجموعه های زیر میتوانید سایزهای مورد نیاز خود را دانلود فرمائید.

مجموعه بخش اول:

سه فایل DWG که محتویات آن شامل 31 الگو (Tees)  شلواره 90 درجه از قطر 10.3 الی 73 میلیمتر (1/8 تا 1/2 2 اینچ) میباشد.

مجموعه بخش دوم:

چهار فایل DWG که محتویات آن شامل 38 الگو (Tees)  شلواره 90 درجه از قطر 80 الی 141.3 میلیمتر (3 و 1/2 3 و 4 و 5 اینچ) میباشد.

مجموعه بخش سوم:

سه فایل DWG که محتویات آن شامل 36 الگو (Tees)  شلواره 90 درجه از قطر 168.3 الی 273 میلیمتر (6 تا 10 اینچ) میباشد.

مجموعه بخش چهارم:

دو فایل DWG که محتویات آن شامل 31 الگو (Tees)  شلواره 90 درجه از قطر 323.8 الی 355.6 میلیمتر (12 و 14 اینچ) میباشد.

مجموعه بخش پنجم:

دو فایل DWG که محتویات آن شامل 35 الگو (Tees)  شلواره 90 درجه از قطر 406.4 الی 457 میلیمتر (16 و 18 اینچ) میباشد.

برای دانلود پروژه پکیج کامل از نقشه شابلون سه راهی ها (Tees) و لوله به لوله 90 درجه (شلواری) از قطر 10.3 الی 2032 میلیمتر (1/8 تا 80 اینچ) میتوانید بعد از پرداخت آنلاین بلافاصله دانلود کنید
