توضیحاتی در مورد کتاب

10 страниц.
Статья по применению продукции National Semiconductor.

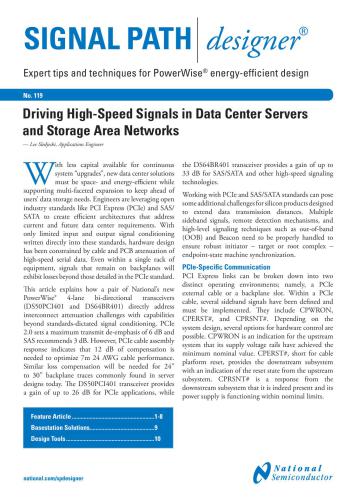

طراح SIGNAL PATH No.119.

با سرمایه کمتری در دسترس برای ارتقاء مداوم سیستم، راه حل های جدید مرکز داده
باید از نظر فضا و انرژی کارآمد باشند و در عین حال از گسترش چندوجهی پشتیبانی کنند تا از
نیازهای ذخیره سازی داده کاربران جلوتر باشند. مهندسان از استانداردهای صنعت باز مانند PCI Express (PCIe) و SAS/SATA برای ایجاد معماری‌های کارآمدی استفاده می‌کنند که نیازهای مرکز داده فعلی و آینده را برآورده می‌کنند. تنها با تهویه سیگنال ورودی و خروجی محدود که مستقیماً در این استانداردها نوشته شده است، طراحی سخت افزار توسط کابل و PCB تضعیف داده های سریال با سرعت بالا محدود شده است. حتی در یک قفسه تجهیزات، سیگنال‌هایی که روی هواپیماهای پشتی باقی می‌مانند، تلفاتی فراتر از آنچه در استاندارد PCIe ذکر شده است نشان می‌دهند.
این مقاله توضیح می‌دهد که چگونه یک جفت فرستنده گیرنده دو طرفه PowerWise® 4 Lane جدید National (DS50PCI401 و DS64BR401) ) به طور مستقیم به چالش های تضعیف اتصال با قابلیت هایی فراتر از شرطی سازی سیگنال دیکته شده توسط استانداردها رسیدگی می کند. PCIe 2.0 حداکثر 6 دسی بل را تنظیم می کند و SAS 3 دسی بل را توصیه می کند. با این حال، پاسخ مونتاژ کابل PCIe نشان می دهد که برای بهینه سازی عملکرد کابل AWG 7 متر و 24 به 12 دسی بل جبران نیاز است. جبران خسارت مشابهی برای 24 تا 30 رد صفحه پشتی که امروزه معمولاً در طراحی های سرور یافت می شود مورد نیاز است. فرستنده گیرنده DS50PCI401 بهره ای تا 26 دسی بل را برای برنامه های PCIe ارائه می دهد، در حالی که فرستنده گیرنده DS64BR401 بهره ای تا 33 دسی بل را برای SAS/SATA و سایر فناوری های سیگنالینگ پرسرعت ارائه می دهد.
کار با PCIe و SAS/SATA. استانداردها می‌توانند چالش‌های دیگری را برای محصولات سیلیکونی ایجاد کنند که برای افزایش فواصل انتقال داده طراحی شده‌اند. سیگنال‌های باند جانبی متعدد، مکانیسم‌های تشخیص از راه دور، و تکنیک‌های سیگنال‌دهی سطح بالا مانند خارج از باند (OOB) و Beacon باید به‌درستی مدیریت شوند تا از همگام‌سازی ماشین حالت نقطه پایانی – آغازگر – هدف یا پیچیده ریشه قوی اطمینان حاصل شود.
