خرید و دانلود شبیه سازی مقاله اینورتر باک بوست DC-AC با بهره بالا و تک مرحله ای

شبیه سازی مقاله اینورتر باک بوست DC-AC با بهره بالا و تک مرحله ای

اینورتر باک بوست DC-AC

ولتاژ خروجی بدست آمده از فتوولتائیک (PV) به صورت dc است، و به چندین عامل مانند نورتابی خورشیدی، دما و غیره بستگی دارد. این ولتاژ همیشه براساس عوامل ذکر شده، متغیر است. برای تحویل توان به بارها یا شبکه از جانب PV، یک سیستم تبدیل توان (PCS) مناسب لازم است. PCS باید ولتاژ ورودی را بوسیله تبدیل توان dc به ac، تضعیف/تقویت (باک/بوست) کند. این یک سیستم تبدیل توان دو مرحله ای معمول است. چندین PCS دو مرحله ای در بازبینی شده اند. PCS دو مرحله ای، یک اتصال آبشاری مبدل باک/بوست dc-dc بهره بالا و اینورتر dc-ac می باشد. این نوع PCS از چندین عیب مانند بازده کمتر، قابلیت اطمینان کمتر، اندازه زیاد و هزینه بیشتر رنج می برد، بخصوص هنگامی که در ولتاژ ورودی کم کار می کند. توپولوژی های تک مرحله ای، عملکرد هر مرحله در مبدل های توان چندمرحله ای را با هم ترکیب می کند که این به نوبه خود باعث بازده زیاد، قابلیت اطمینان بیشتر و هزینه کم می گردد.

در این پروژه، یک توپولوژی اینورتر dc-ac باک-بوست تک مرحله ای بهره بالا، پیشنهاد می شود. این توپولوژی، مزیت هایی مانند بهره زیاد، تلفات کلیدزنی کم و اندازه فشرده دارد. اصول کار توپولوژی پیشنهادی با جزئیات تحلیلی توضیح داده می شود و طرح کامل اجزاء و توپولوژی ارائه می شود. از تحلیل ریاضیاتی، فهمیده می شود که این توپولوژی، بهره بالا حاصل می کند و تبدیل توان dc-ac را در یک مرحله انجام می دهد. این مشاهده بوسیله مطالعات شبیه سازی و تجربی تفصیلی تایید شده است. شبیه سازی تفصیلی و نتایج تجربی اثربخش بودن این توپولوژی از نظر بهره زیاد و عدم داشتن اثرات مضر اندوکتانس نشتی را نشان می دهند. بخاطر این ویژگی ها، توپولوژی پیشنهادی با فیلتر پسیو طرف ورودی را می توان به نحو موثر در انتقال توان از کاربردهایی مانند فتوولتائیک، که در آنها ولتاژ خروجی (dc) با زمان تغییر می کند، مورد استفاده قرار داد.

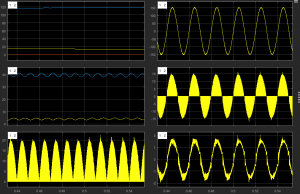

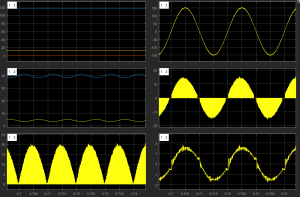

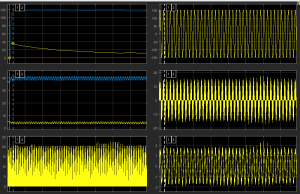

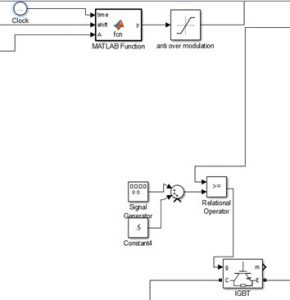

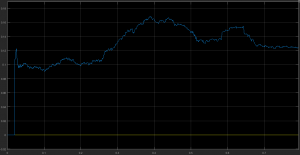

این شبیه سازی با استفاده از نرم افزار متلب (MATLAB) انجام شده و در ادامه نیز تعدادی از تصاویر مربوط به محیط شبیه سازی و نیز خروجی های آن قرار داده شده است:
